波多野结衣中文字幕久久-性中国妓女毛茸茸视频-激情文学另类小说亚洲图片-国产又大又粗又爽的毛片

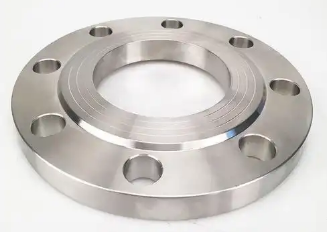

不銹鋼法蘭對(duì)濃硝酸和稀硝酸具有耐蝕性

2025/2/19 15:01:31

        硝酸點(diǎn)試驗(yàn)：不銹鋼法蘭的一個(gè)顯著特點(diǎn)是對(duì)濃硝酸和稀硝酸具有固有的耐蝕性。這種性能使其能很容易地從大多數(shù)其他金屬或合金中加以區(qū)分。但高碳型420和440鋼在進(jìn)行硝酸點(diǎn)試驗(yàn)時(shí)則稍受腐蝕，有色金屬遇到濃硝酸時(shí)立即會(huì)被腐蝕。而稀硝酸對(duì)碳鋼具有強(qiáng)烈的腐蝕性。硫酸試驗(yàn)：硫酸浸沒(méi)不銹鋼法蘭試驗(yàn)?zāi)馨?02和304與316和317區(qū)分開(kāi)來(lái)。試樣的切邊應(yīng)經(jīng)過(guò)細(xì)磨，然后在體積濃度為20~30%、溫度為60~66℃的硝酸（比重為1.42）中清洗和鈍化半小時(shí)。硫酸試驗(yàn)溶液的體積濃度為10%，加熱到71℃當(dāng).302和304鋼浸入這種熱溶液中時(shí)，被迅速腐蝕并產(chǎn)生大量氣泡，試樣在幾分鐘內(nèi)變黑；而316和317鋼的試樣則不受腐蝕或反應(yīng)很慢（不產(chǎn)生氣泡），試樣在10~15分鐘內(nèi)不變色。如果采用同時(shí)試驗(yàn)具有已知成分的試樣來(lái)進(jìn)行近似比較的話，可使試驗(yàn)更為準(zhǔn)確。
